Предназначены для измерения температуры твердых (металлических) тел, жидких и газообразных (химически не агрессивных к защитной арматуре) сред, в различных областях промышленности. Изготавливаются по техническим условиям ТУ 4213-008-23477532-06 и внесены в Госреестр СИ № 34736-07.
Технические характеристики
вариантов конструктивного исполнения преобразователей термоэлектрических с кодом обозначения ТП008 #2A0-A#XGJ
|
Номинальная статическая характеристика (НСХ) / условное обозначение |
XA(K) / K |
XK(L) / L |
| Класс допуска |
2 |
2 |
| Конструктивное исполнение ЧЭ* / условное обозначение |
одинарный неизолированный спай / 0 |
|
| Диаметр арматуры / условное обозначение |
2 мм / D; 3 мм / F; 4 мм / G |
|
| Способ крепления / условное обозначение |
без крепления / X |
|
| Способ коммутации / условное обозначение |
без клеммной головки / X |
|
| Материал защитной арматуры / условное обозначение |
стеклонить / J |
|
| Монтажная длина, мм** |
200; 320; 500; 630; 800; 1000; 1250; 1600; 2000; 1250; 2500; 3150; 4000 |
|
| Температурный диапазон, °С |
-40…600 |
-40…600 |
| * | — чувствительный элемент преобразователя термоэлектрического; |

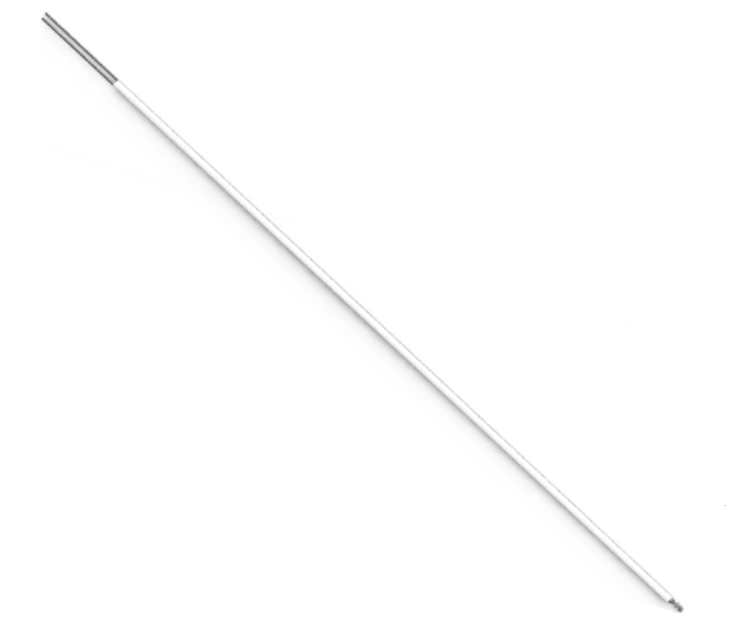

| ** | — монтажная длина на рисунке обозначена буквой L. |
| Примечание: | кроме серийно выпускаемых преобразователей термоэлектрических ТП008, принимаются заказы на разработку и изготовление нестандартных преобразователей термоэлектрических (термопар) по образцам и эскизам Заказчика, включая аналоги импортных образцов. |
